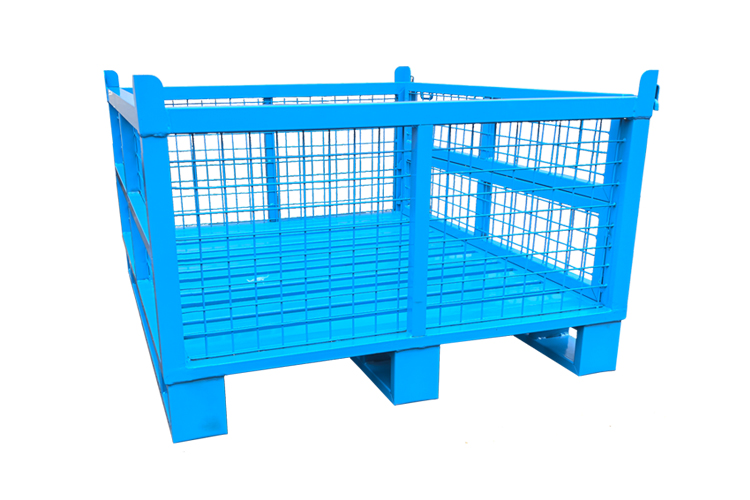

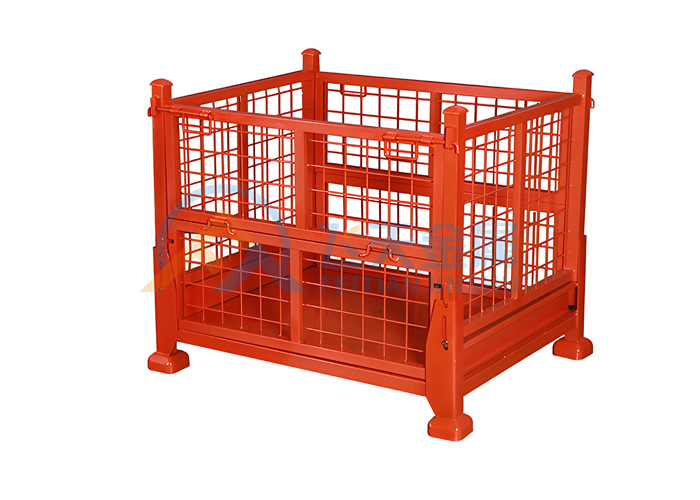

折叠网格金属周转箱承重1.5吨，结构是怎么设计的？
在重型物流仓储场景中，承重能力与空间利用率往往是一对矛盾。普通塑料周转箱难以承受1.5吨的动载或静载，而传统焊接式金属箱虽结实，空箱返程时却占用大量运输资源。折叠网格金属周转箱的出现，正是为了解决这一痛点。但要做到承重1.5吨且能反复折叠不形变，其结构设计绝非简单“加厚钢板”那么简单。
南京飞天金属钢托盘公司基于多年钢制承载单元制造经验，从工程力学角度拆解这一产品的设计逻辑。
一、材料定级
承重1.5吨属于重型周转箱范畴。设计第一步是基材选型。我们采用Q345B低合金高强钢，相较于普通Q235钢，其屈服强度提升约30%。在相同承载力下，允许使用更薄的板材，从而控制箱体自重——这是“折叠”操作可行性的前提。
关键承载部位使用4.0mm~5.0mm厚度板材，而箱体上部及网格部分采用2.5mm~3.0mm，既保证整体刚性，又避免因过重导致人工折叠困难。
二、底框结构
1.5吨载荷最终几乎全部传递至底部框架。如果底框是单纯的平板加折边，长期使用必然出现中间下凹。我们的设计引入“井字形+贯穿式纵梁”复合结构：
主纵梁：沿箱体长边方向设置两道贯通式矩形管，作为主要受力脊梁。
横撑：每间隔200mm布置一道加强横筋，与纵梁形成网格状应力分散体系。
承重点下沉设计：四个角部脚杯与底框采用一体折弯成型，而非后焊接，确保堆垛时1.5吨重力沿垂直方向直接传递至地面，避免剪切力集中在焊缝上。
这种结构下，底框在满载1.5吨时理论挠度控制在L/1000以内，即每米变形不超过1mm，远低于行业常规的L/600标准。
三、折叠铰链
折叠箱的寿命瓶颈往往不在底板，而在侧板与底板的连接铰链。多数产品采用普通合页焊接，但1.5吨货物在运输颠簸时会产生侧向冲击力，相当于额外增加0.75~1.05吨的水平推力作用于铰链。
我们的设计方案是：
采用φ16mm实心销轴+双耳扣板结构，销轴材质为40Cr调质钢，抗剪强度不低于500MPa。
每侧铰链数量不少于4组，将单组受力分散。
销轴与耳板之间嵌入自润滑尼龙衬套，既保证折叠顺畅，又消除金属硬摩擦导致的销轴磨损——磨损是铰链间隙变大、箱体摇晃的根源。
四、网格墙体
网格板设计并不只为节省材料。从结构力学角度，菱形或矩形网格相当于在平板钢板上增加了加强筋效应。我们采用40×40mm方孔网格，钢丝直径3.0mm，每片网格板四周焊接封闭边框。这种设计使得侧板在受到货物挤压时，能将面载荷转化为边框的线载荷，再传递给立柱，避免单点鼓包。
同时，网格通透性允许叉车驾驶员在搬运时直接看到箱内货物状况，降低误操作风险——这属于人机工程对结构设计的反向约束。
五、堆垛脚与限位块
承重1.5吨的周转箱通常需要堆垛3~4层，即底层箱体实际承受自身1.5吨加上上方4.5吨，总计约6吨压力。此时，堆垛脚的设计尤为关键：
脚杯底部焊接耐磨防滑橡胶垫，增加摩擦系数，防止层间滑移。
脚杯内部设有限位凸台，与下方箱体顶角的凹槽形成“阴阳配合”，自动对中，防止偏心堆垛导致倾覆。
在底框四角增加三角形抗扭支撑板，抵抗堆垛时因地面不平产生的扭转力矩。
六、折叠操作与锁定机构
结构设计不能脱离使用场景。1.5吨箱体即使空箱，单块侧板也较重。因此，我们采用两步折叠顺序：先折叠长边侧板，再折叠短边侧板，最后整体压平。侧板之间设有弹簧插销锁扣，在展开状态下自动锁死，防止搬运中侧板意外内折——这是很多同类产品忽视的安全细节。
锁扣采用不锈钢材质，避免生锈卡死，折叠时只需单手拔销，无需工具。
七、焊接工艺对承载力的隐性影响
设计图纸再好，焊接缺陷会直接降低实际承载力。我们对所有主受力焊缝要求全熔透坡口焊，并抽检做磁粉探伤。焊接变形通过反变形工装夹具控制，确保折叠后四角高度差不超过2mm——否则堆垛时会出现“三条腿”受力，单脚过载导致局部塌陷。
实际应用场景验证
在汽车零部件、重型铸锻件、金属冲压件等行业的周转运输中，1.5吨折叠网格金属周转箱已逐步替代传统木箱和一次性铁架。以南京飞天金属为某工程机械客户定制的1200×1000×900mm规格箱体为例，经第三方检测机构测试：
静载承重：1.8吨（安全系数1.2）
动载承重：1.5吨（叉车搬运）
堆垛层数：3层（静置7天，箱体变形量＜0.5mm）
折叠次数：实测超过500次铰链无显著磨损
承重1.5吨的折叠网格金属周转箱，其结构设计核心不在于“堆料”，而在于力的合理路径规划——从底框的纵梁排布，到铰链的销轴选材，再到网格的边框约束，每一处细节都围绕“疲劳寿命”与“折叠便利性”两个互相制约的目标做平衡。
南京飞天金属钢托盘公司始终认为，好的结构设计是算出来的，而不是试出来的。每一款重型折叠箱在出图前，均经过有限元受力分析模拟，确保在1.5倍额定载荷下仍处于弹性变形区间。如果您正在寻找一款能真正扛住1.5吨、且经得起频繁折叠周转的金属箱，欢迎实地考察我们的生产线与成品检测流程。
